Práctica 1. Configuración de red en DC y RC. Direccionamientos SiSLink y C3.

CONFIGURACIÓN DE RED DE UN DC775x

La DC775x viene configurada de fábrica con IP por DHCP. Si tu PC también usa DHCP, no es necesario hacer nada más.

Si la DC775x tiene una IP fija, debemos configurar el PC para que esté en el mismo rango IP.

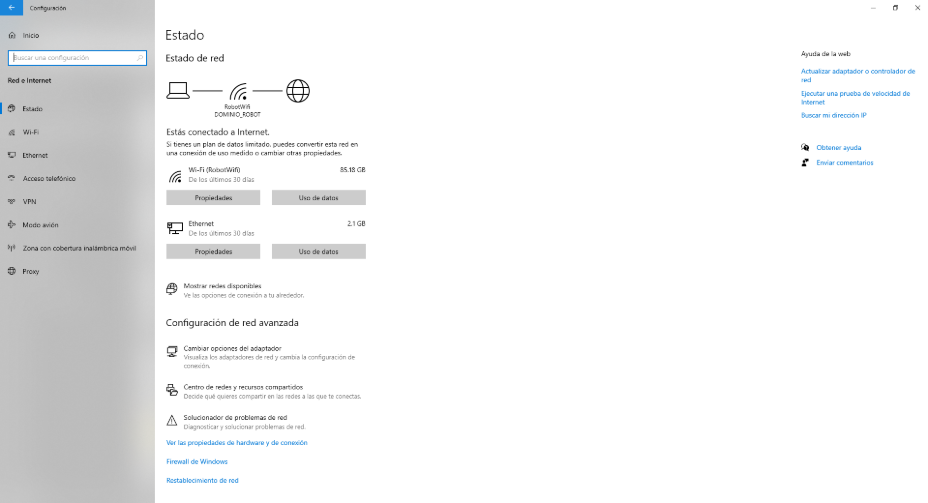

Existen dos opciones:

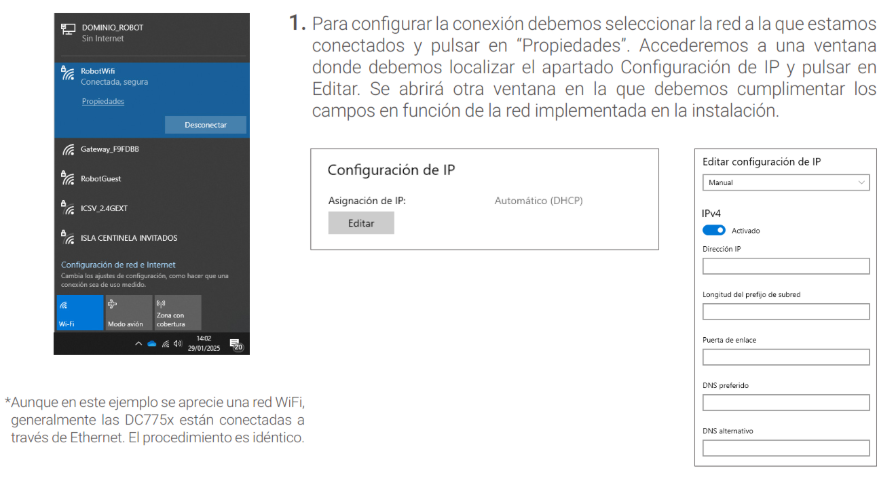

• Asignar una IP solo para esta conexión.

• Asignar una IP fija a la tarjeta de red (afecta a todas las redes).

Si en cambio queremos modificar la configuración de red del DC775x, debemos utilizar el software DCDiscover.

Desde un PC conectado a la misma red que el DC775x, veremos todas los DC775x conectados al PC independientemente de su configuración de red. Haciendo clic derecho en el enlace de la columna Control Panel accedemos a la consola de configuración.

Lógicamente, el panel de control del DC775x está protegido con credenciales de usuario. En el primer inicio se nos pedirá actualizar la contraseña. Las credenciales iniciales son:

Usuario: robot

Contraseña: changeme

El panel de control se divide en Páginas, para configurar la interfaz de red debemos acceder al apartado Network.

CONFIGURACIÓN DE RED DE UN RC766x

Para modificar la configuración de red de un RC766x debemos acceder al software de configuración de la instalación: SiSLinkMaker.

El espacio de trabajo en SiSLinkMaker se divide en perspectivas, para esta configuración debemos acceder a Configuración IP.

Primero debemos seleccionar la interfaz en la que queremos realizar la búsqueda.

Pulsando el icono con forma de lupa se plasmarán en la tabla los dispositivos que se encuentran en la instalación informando del número de serie, modo, IP, ID, tipo y modelo del dispositivo.

Podremos reconocer el dispositivo físicamente con el que aparece en la lista identificándolo con los últimos dígitos del número de serie (éstos dígitos aparecen impresos en el frontal del dispositivo).

En la columna Modo nos indicará, y podremos configurar una de las siguientes opciones:

AUTO:   La IP está formada por un prefijo de subred (generalmente 10 o 11) y el número de serie del dispositivo

             (ejemplo: 10.xx.yy.zz), y la máscara es 255.0.0.0.

DHCP:   La IP es obtenida a través de un servidor DHCP.

STATIC: Configuración con una IP estática seleccionada por el usuario.

DIRECCIONAMIENTO SISLINK Y C3

Por lo general, el direccionamiento de los dispositivos SiSLink y C3 se realiza mediante selectores rotativos en el propio dispositivo.

Puede consultar en profundidad las posibles funciones adicionales asociadas a los selectores rotativos para direccionamiento C3 en el datasheet de dicho producto. En los dispositivos SiSLink solo se asigna dirección.

También pueden asignarse direcciones SiSLink por configuración, a través de SiSLinkMaker. Para ello debemos dirigirnos a la perspectiva Configuración. Simplemente debemos pulsar el botón físico "Id" de los dispositivos SiSLink para que aparezcan en SiSLinkMaker y poder realizar la configuración Id.
